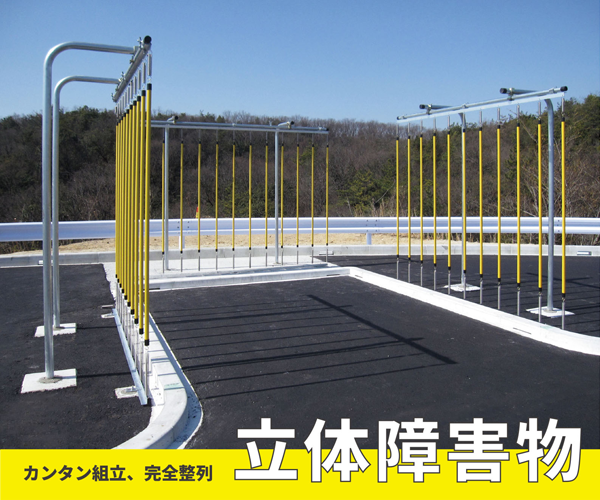

立体障害物
立体障害物


いつまでも完全整列

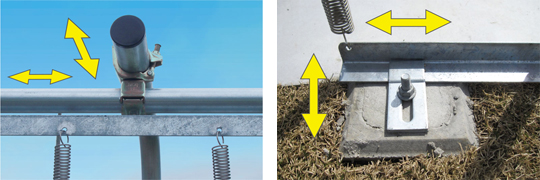

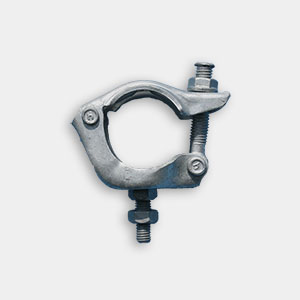

上部は支柱と横バーの固定に自在クランプを使用し、下部はLアングルの固定に専用の調整金具を使用していますので本体の調整は簡単にできます。
長期にわたって美しく整列することができます。

立体障害物
メンテナンス楽々

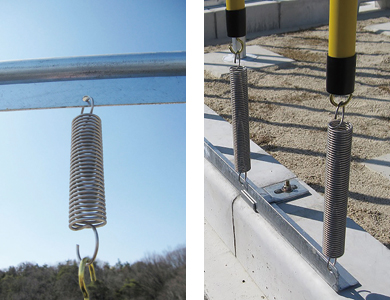

一度組み立ててしまえば、ポールおよびスプリングの交換は、はずして引っ掛けるだけなので、とても簡単です。
※吊下げ式の場合、ポールおよびスプリングの交換は、組み立て時と同様に1本ずつの調整が必要となります。

立体障害物
ポールが折れにくい

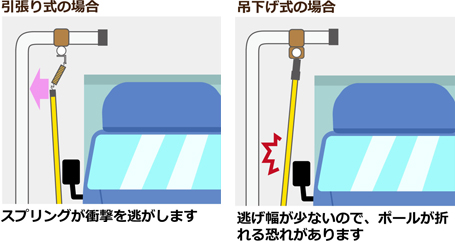

引張りスプリングを使用することにより、車両がポールに当たった時の衝撃を緩和します。
※吊下げ式の場合、ポールの逃げ幅が少ないため、ポールが折れる恐れがあります。

立体障害物
風揺れに強い
ポールの風揺れ対策として、引張る力の強いスプリングを使用しています。
突風が吹いた際などでも、車両と接触する恐れが少なく、安心です。

立体障害物

◎引張り式

◎その他



製品を見る

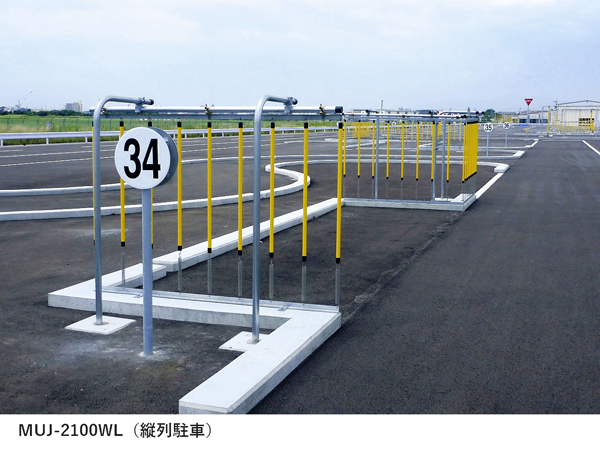

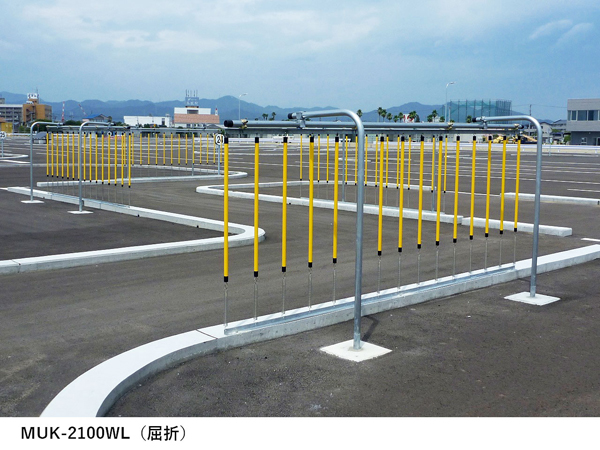

普通車用立体障害物(引張り式)

◎地上高1,650mm
◎片引っ張り式
◎引張りスプリングS600を使用
◎両ヒートン付ポール1050Lを使用

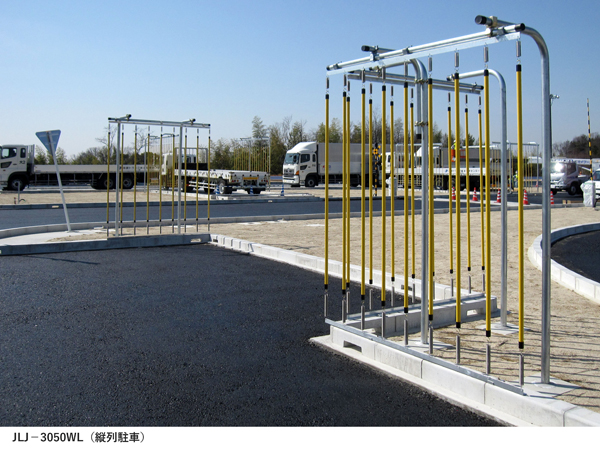

準中型車用立体障害物

◎地上高2,550mm
◎上下引張り式
◎上部は引張りスプリング(S280)、下部は引張りスプリング(S600)を使用
◎両ヒートン付ポール1800L使用

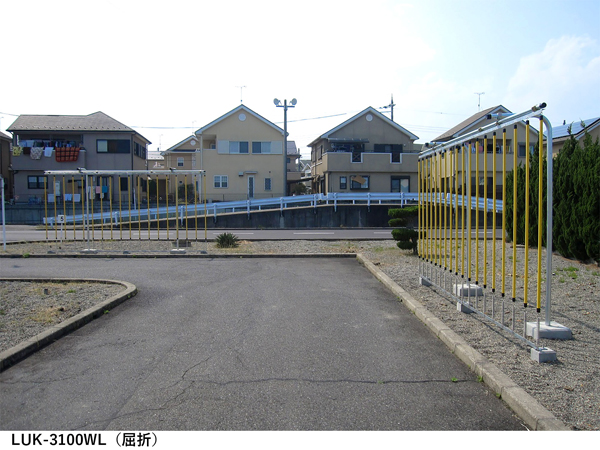

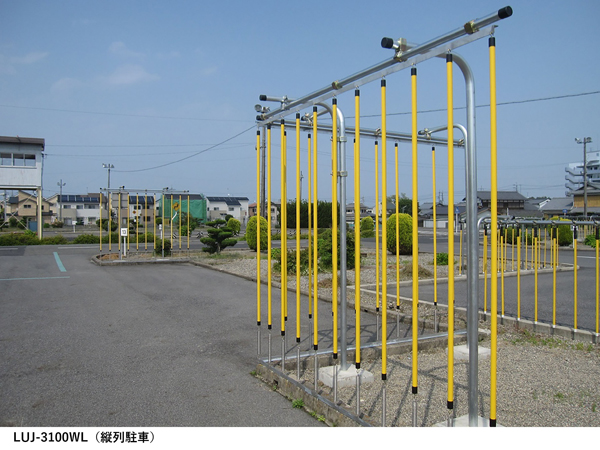

中型1種用立体障害物

◎地上高2,600mm
◎片引張り式
◎引張りスプリング(S600)を使用
◎両ヒートン付ポール1950L使用


中型2種用立体障害物

◎地上高3,200mm
◎片引張り式
◎引張りスプリング(S600)を使用
◎両ヒートン付ポール2600L使用

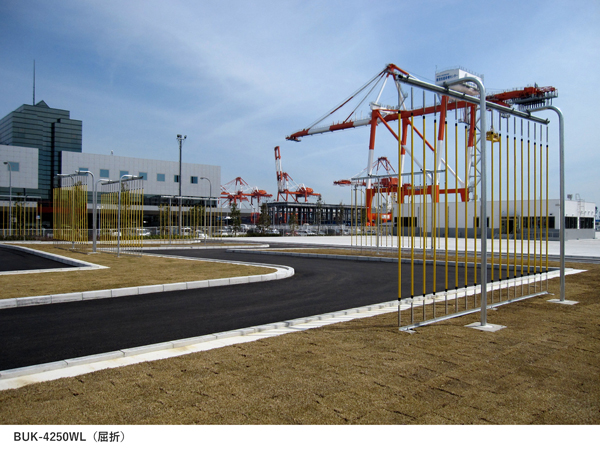

大型車用立体障害物

◎地上高3,600mm
◎上下引っ張り式
◎引張りスプリング(S600)を使用
◎両ヒートン付ポール2600L使用

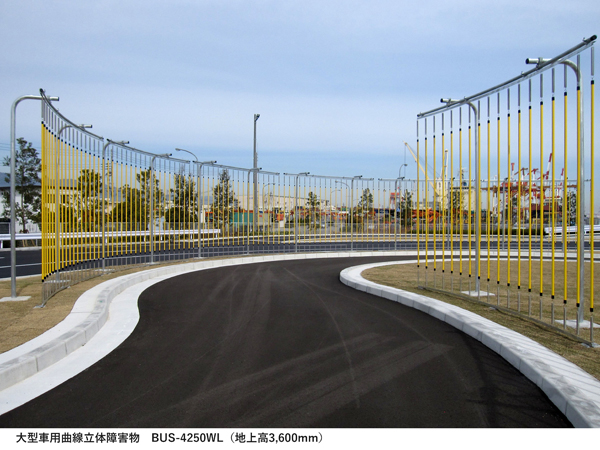

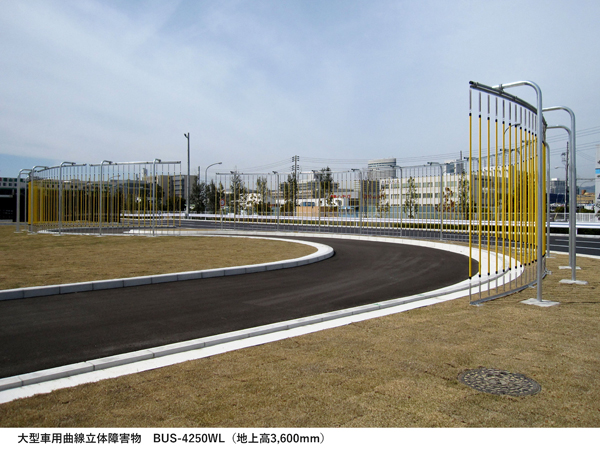

大型車用曲線立体障害物

◎引張りスプリング(S600)を使用
◎両ヒートン付ポール2600L使用


普通車用立体障害物(吊下げ式)

◎地上高1,600mm
◎取付調整金具で、ポールを整列させます
スプリングジョイント、片ネジ付ポール1050L使用

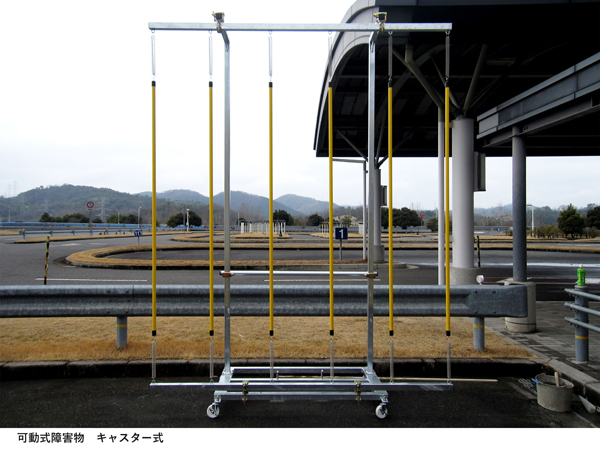

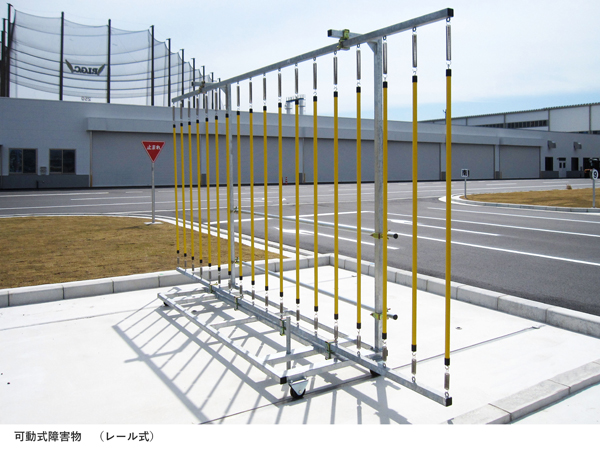

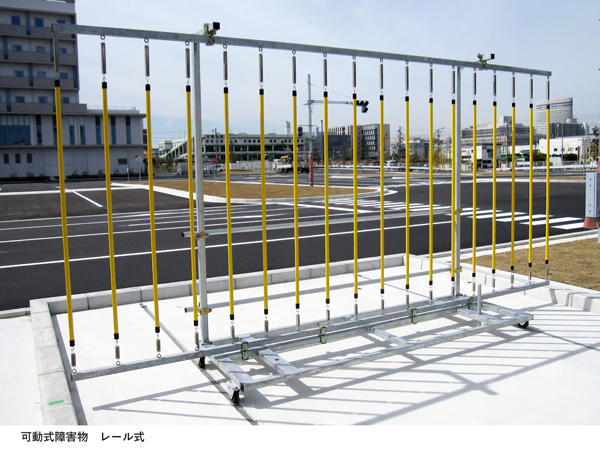

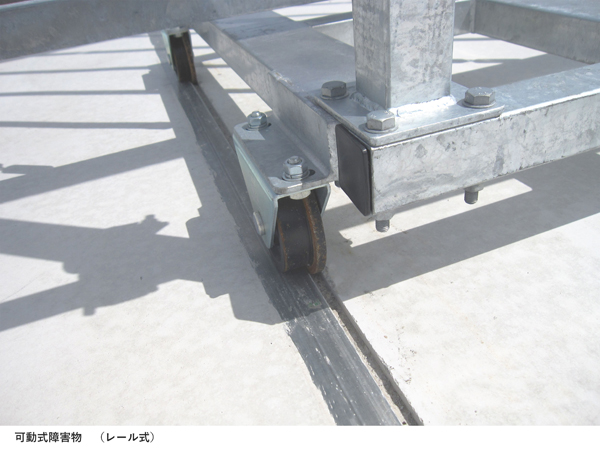

可動式立体障害物



部品

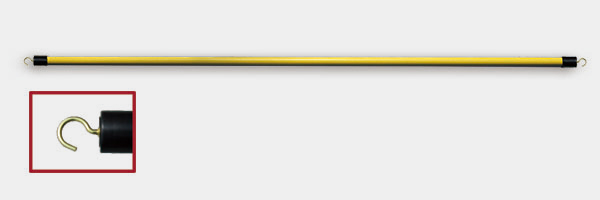

【両ヒートン付ポール】
亜鉛メッキ鋼管にPE(ポリエチレン)被膜
両端PE黒色キャップ付
外径30φ・黄色
長さ:1,050mm・1,800mm・1,950mm・2,600mm
※ポールの長さは変更可能(別注)です

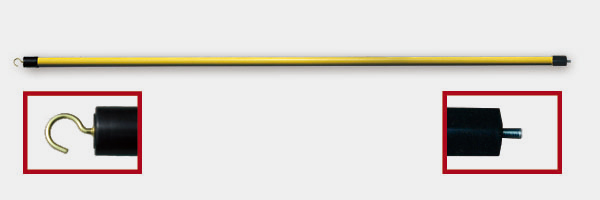

【片ネジ片ヒートン付ポール】
亜鉛メッキ鋼管にPE(ポリエチレン)被膜
両端PE黒色キャップ付
外径30φ・黄色
長さ:3,000mm
※ポールの長さは変更可能(別注)です

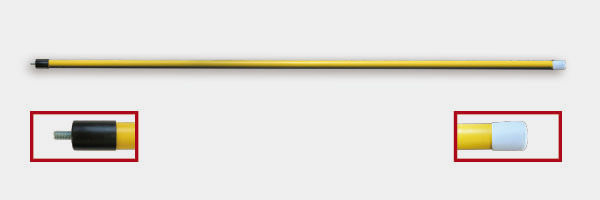

【片ネジ付ポール】
亜鉛メッキ鋼管にPE(ポリエチレン)被膜
両端PE白色および黒色キャップ付
外径30φ・黄色
長さ:1,050mm・1,200mm
※ポールの長さは変更可能(別注)です

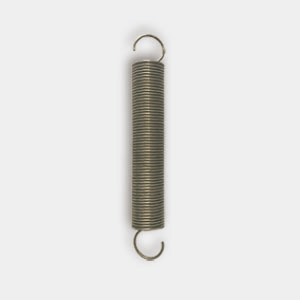

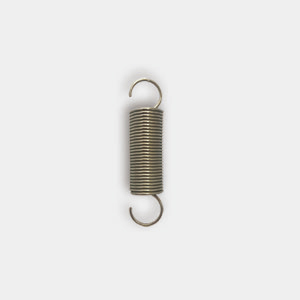

【引張りスプリングS600】
ステンレス製
2.5φ×30φ×長さ150mm
【引張りスプリングS280】
ステンレス製
2.5φ×30φ×長さ70mm
【取付調整金具】
上部Lアングル用、片ネジ付ポール用
42.7~48.6φのパイプに取付けできます
亜鉛メッキ

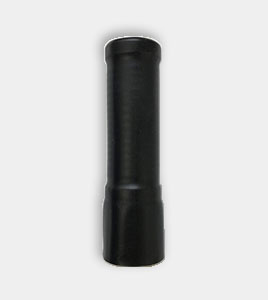

【スプリングジョイント】
ダクロタイズド処理後、EPDMゴムコーティング
4φ×34φ×長さ95mm

◎部品の販売も行っております。



お見積もりについて

お気軽にお見積もりをご依頼ください。

現在のご利用環境をお聞かせいただくことで、お客様に最適なプラン・お見積もりのご提案ができると考えております。


ご依頼の際はチェックシートをご活用ください。


またご希望の方には、ポール・スプリングおよび取付調整金具など、部品の見本をお送りさせていただきます。
部品単独の販売も行っております。
